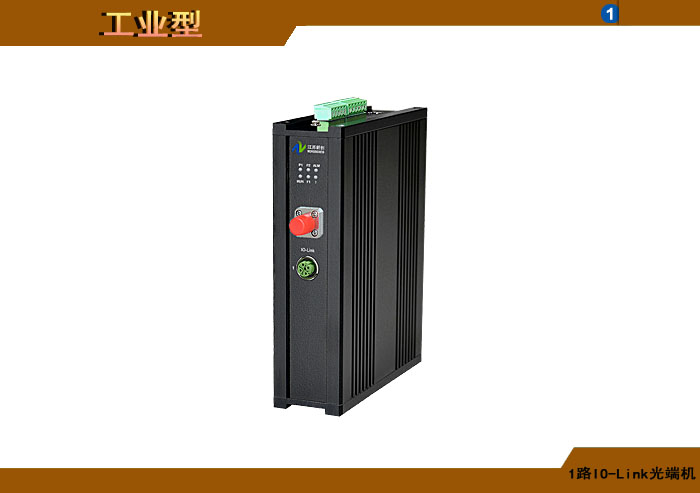

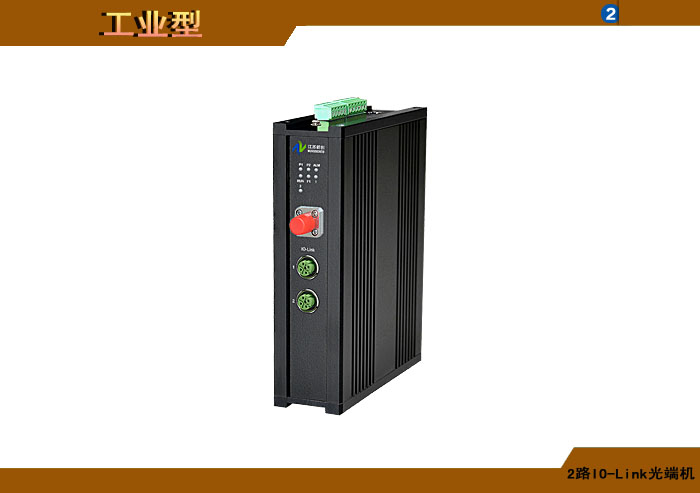

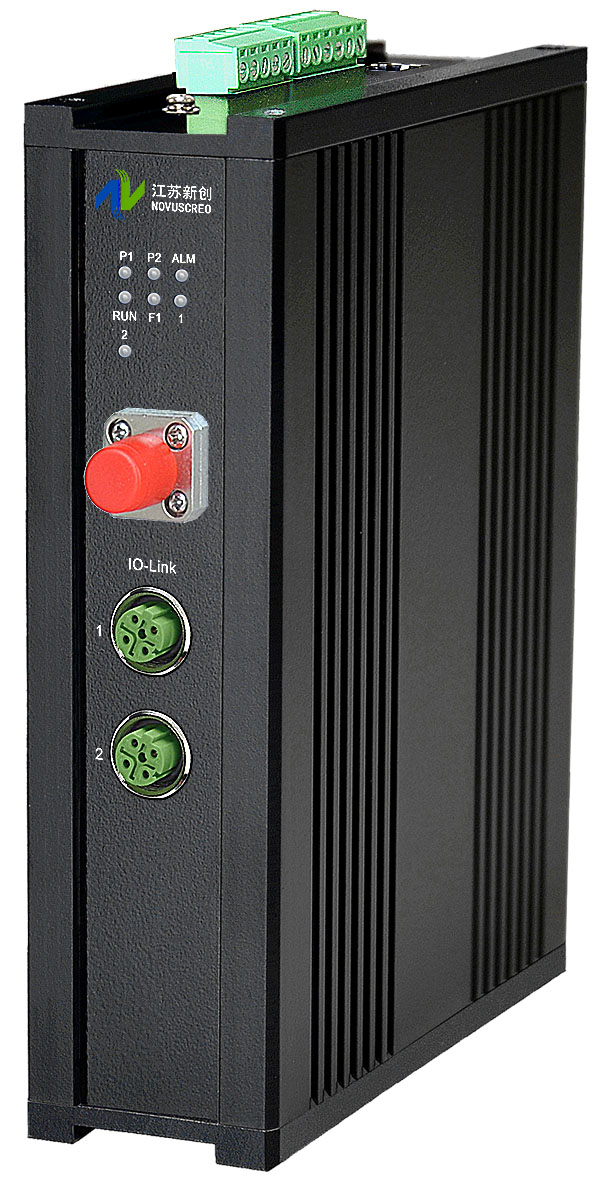

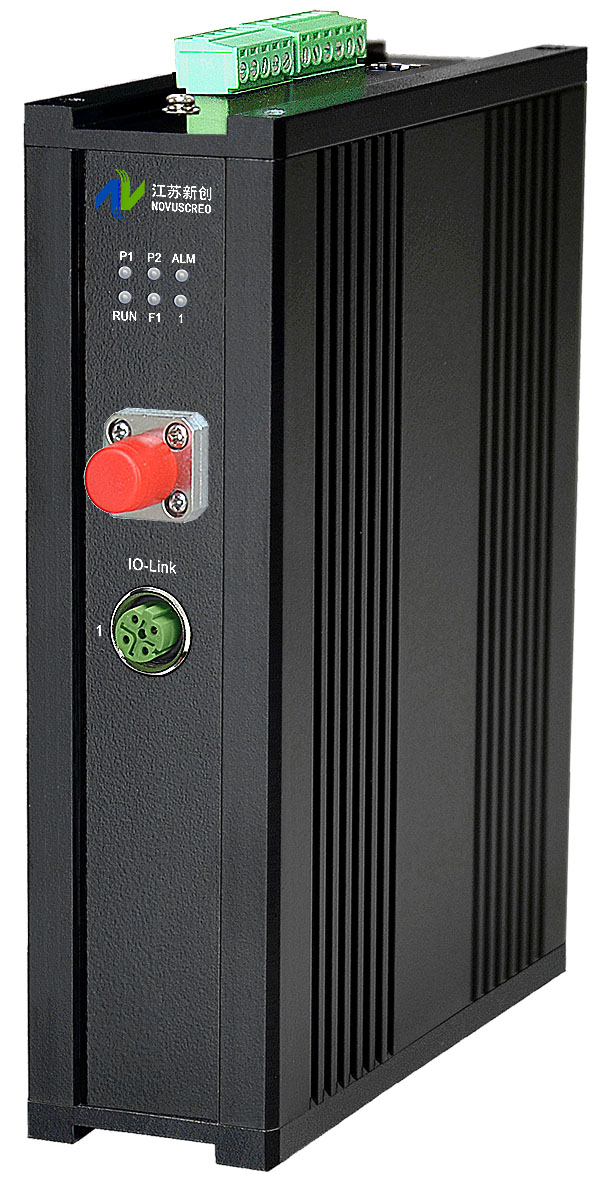

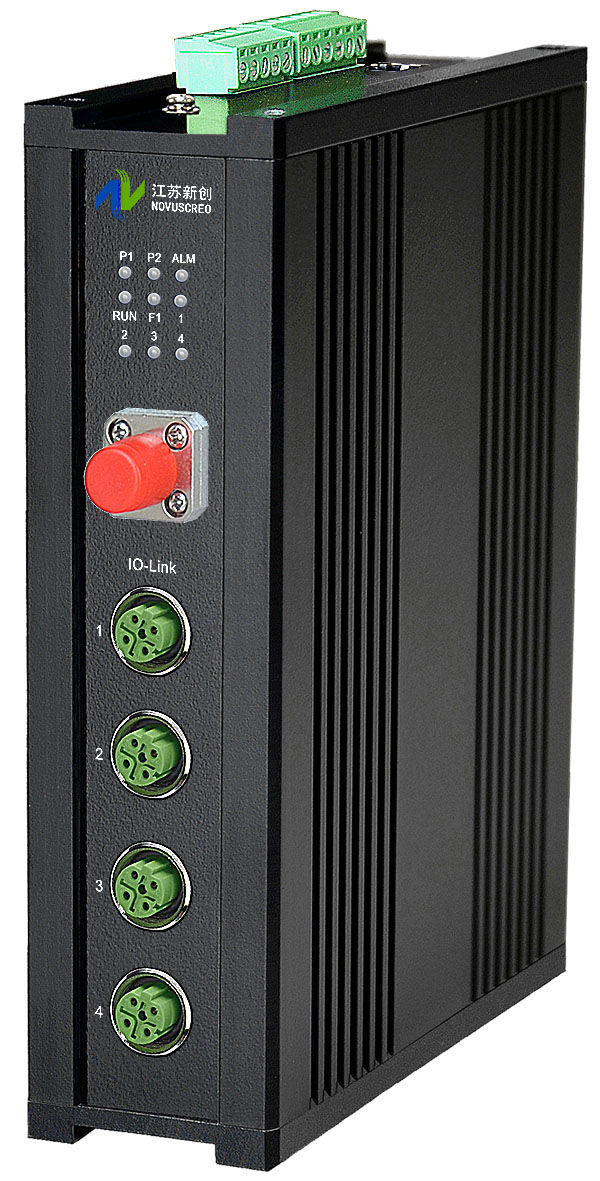

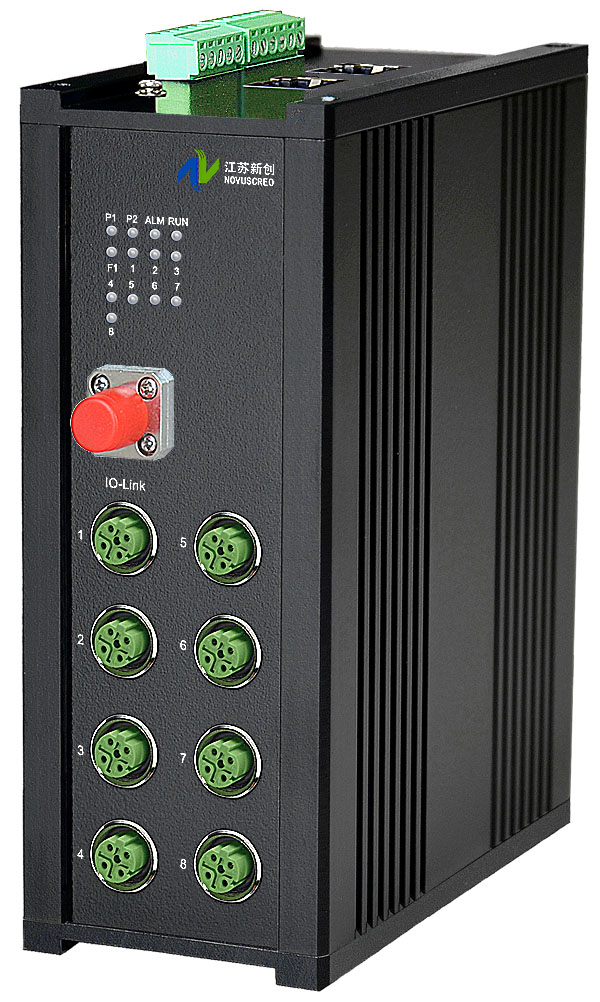

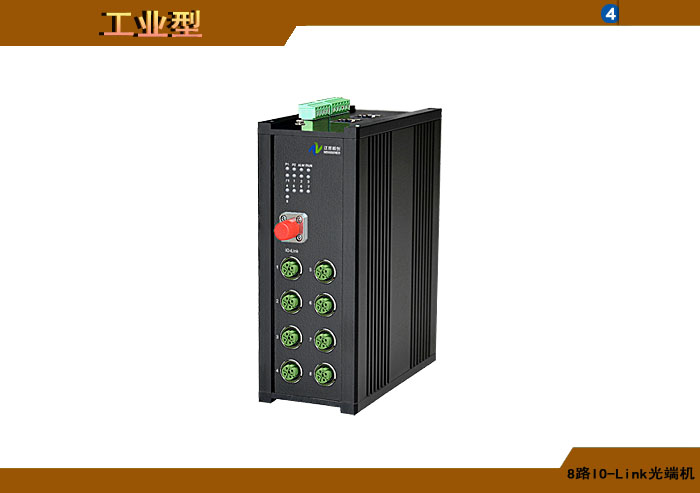

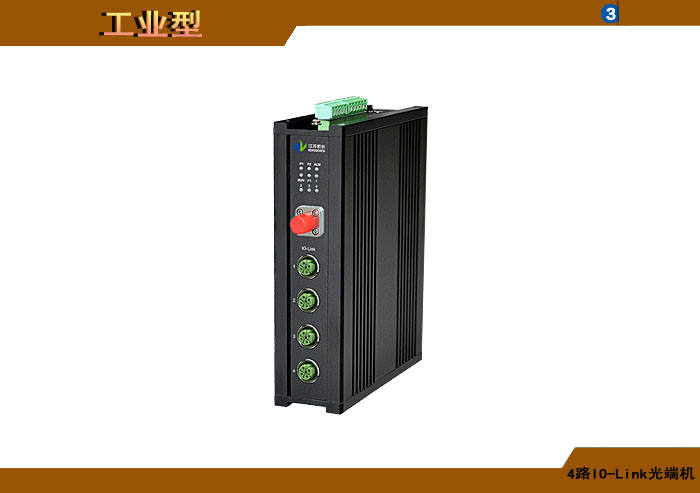

IO-Link光端機是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器設備輸出的IO-Link信號進行調理如隔離放大、濾波和降噪、光纖隔離、轉換、傳輸和供電配電而設計。透明符合和兼容IO-Link V1.0/V1.1、IEC 60974-5-2標準，采用底層轉換技術和無延遲自動雙向切換技術，透明支持任意IO-Link上層協議，支持最大4.8K/38.4K/230.4Kbps的工作速率。內置電纜自動均衡器和時鐘重定時功能，因此大大降低及保證了輸出波形失真和數字信號抖動的要求，提高了輸入輸出信號質量，電纜最大通信距離20米。支持輸入、輸出及電源三端隔離，采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；內置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊；第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件。
IO-Link光端機采用先進的數字光纖通信和轉換技術，支持單模或多模或塑料光纖和單纖接入互連；支持各種不同的距離，多模0～8公里；單模0～120公里，塑料光纖0～200米。
IO-Link光端機提供多個LED狀態指示燈方便用戶維護和故障判斷，提供光鏈路失效及電源狀態報警繼電器IO輸出。
IO-Link光端機提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式，方便用戶對光端機端口狀態、電源、和光鏈路狀態進行實時配置和監控管理，多個LED狀態指示燈方便用戶維護和故障判斷。
IO-Link光端機可根據用戶的應用場合和需求不同而特殊設計，產品采用分線盒封裝。
IO-Link光端機已經廣泛應用在石油化工、礦山開采及冶煉廠礦企業、高鐵及地鐵軌道交通、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、燃煤氣自來水及污水處理、能源發電和輸配變電網、環境監測和保護、物聯網及大數據機房控制中心、食品加工、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、船舶運輸、物探及地震海洋勘探、海上及水下作業及鉆探井平臺的PLC/DCS等自動控制及數據采集系統中。

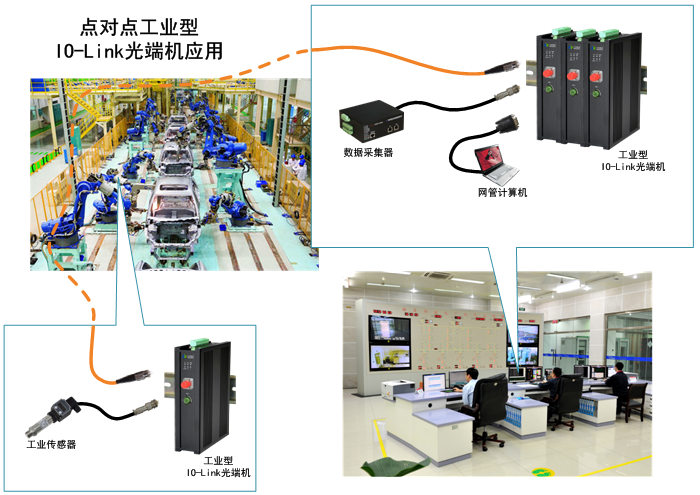

◆ 支持點對點連接方式。
◆ 支持IO-Link信號調理如光纖隔離、放大、濾波、光纖轉換和配電輸出。
◆ 兼容和符合IO-Link V1.0/V1.1、IEC 60974-5-2標準。
◆ 支持最大4.8K/38.4K/230.4Kbps速率。
◆ 支持電纜最大通信距離20米。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 無延遲、自動雙向切換。
◆ 支持底層接口轉換技術。
◆ 支持信號輸入、輸出及電源三端隔離和強大的抗干擾功能。
◆ 電流回路支持自動限流過載保護。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8Kv接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 61010-1隔離標準。
◆ 高達2500VAC 1min隔離。
◆ 符合GB/T 18268(IEC61326-1)電磁兼容標準
◆ 符合IEC 61643-21防雷標準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆ 粗細多級防雷和抗浪涌設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 支持總線供電方式。
◆ 支持輸入、輸出電源反向過流過壓自動保護。
◆ 提供光鏈路失效及電源狀態報警繼電器IO輸出。
◆ 單、多模或塑料光纖傳輸。
◆ 傳輸距離最大多模0～8公里；單模0～120公里，塑料光纖0～200米。
◆ 發射波長1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖) 。
◆ 提供可選的基于RS-232/485/422串口、WEB和SNMP的網絡管理方式。
◆ 全表面貼裝技術。
◆ 支持用戶定制及OEM方式。
◆ 分線盒安裝方式。
|
◆IO-Link |
|
物理接口 |
M8/M12孔式插座/可定制 |
|
接口標準和協議 |
IO-Link V1.0/V1.1、IEC 60974-5-2標準。 |
|
最大速率 |
4.8K/38.4K/230.4Kbps |
|
電纜最大通信距離 |
20米 |
|
◆靜電保護 |
|
ESD靜電保護 |
符合人體靜電ESD ±15KV保護標準 |
|
氣隙放電標準 |
符合IEC 61000-4-2 ±15KV 氣隙放電標準 |
|
接觸放電標準 |
符合IEC 61000-4-2 ±8kV 接觸放電標準 |
|
◆電氣隔離 |
|
隔離標準 |
符合IEC 61010-1 |
|
隔離方式 |
輸入、輸出和電源三端隔離 |
|
絕緣強度 |
大于2500VAC 1min（輸入、輸出和電源之間） |
|
絕緣電阻 |
大于100MΩ 500VDC（輸入、輸出和電源之間） |
|
◆電磁兼容 |
|
電磁兼容標準 |
GB/T 18268(IEC61326-1) |
|
◆防雷和浪涌保護 |
|
電氣間隙和爬電距離標準 |
符合IEC 60664-1和VDE 0110-1 |
|
標稱通流量 |
5KA |
|
最大通流量Imax |
10KA |
|
◆光纖接口 |
|
光纖種類 |
單模(9/125um)或多模(50/62.5/125um)或塑料光纖 |
|
光纖數量 |
單纖 |
|
光發射波長 |
1310～1610nm(單模) ，850～1610nm(多模)，650～1310nm(塑料光纖) |
|
傳輸距離 |
多模：0～8公里；單模：0～10/20/40/80/120公里；塑料：光纖0～200米 |
|
最大光功率動態范圍 |
15/20/25/32dB |
|
◆電源輸入/供電方式 |
|
供電電壓 |
18～36VDC |
|
輸入方式 |
總線 |
|
配電電壓輸出 |
24VDC可選 |
|
◆工作環境 |
|
工作溫度 |
-40℃～+70℃ |
|
存儲溫度 |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
|
防護等級 |
IP67/68 |
|
◆外形尺寸( mm ) |
|
D4（分線盒式） |
117 X 58 X 45 (長X 高X 寬) |
|
D6（分線盒式） |
126 X 58 X 45 (長X 高X 寬) |
|
D8（分線盒式） |
153 X 58 X 45 (長X 高X 寬) |
|
安裝方式 |
獨立/導軌式 |
|
材料類型 |
PA-66/金屬鋁型材 |
江蘇新創IO-Link光端機訂貨型號命名標準：
FTR--IO-Linkc1/2/4/8-S/M/P-1/2-D4/D6/D8-B-I-NC/NM/ND
FTR：光端機；
FT：表示發射光端機；
FR：表示接收光端機；
IO-Linkc1/2/4/8：表示IO-Link數據方向及路數；
c：表示雙向；
1/2/4/8：表示1/2/4/8路；
S/M/PX：表示單模/多模光纖/塑料光纖及使用光纖數量；
S：表示單模光纖；
M：表示單模光纖；
P：表示塑料光纖；
X：表示光纖數量；
B：表示輸入供電方式；
B：表示總線供電；
D4/D6/D8：表示分線盒尺寸類型；
D4：表示D4分線盒；
D6：表示D6分線盒；
D8：表示D8分線盒；
NC/NM/ND：表示網管；
NC：表示非網管；
NM：表示網管型；
ND：表示光纖數字診斷網管；
