FL-net(10Base-2)集線器(HUB) 是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器輸出的FL-net(10Base-2)信號轉換成同時分配或擴展輸出成多路10Base-T輸出，這樣大大方便了多個用戶同時共享同一總線。采用零延遲自動方向切換技術及底層接口轉換技術，透明符合和兼容FL-net(10Base-2/10Base-T)總線標準，采用底層轉換技術，透明支持任意FL-net(10Base-2/10Base-T)上層協議，支持最大10Mbps的總線工作速率。內置電纜自動均衡器和時鐘重定時功能，因此大大降低及保證了輸出波形失真和數字信號抖動的要求，提高了輸入輸出信號質量，單段電纜總線長度FL-net(10Base-2)輸入接口可達185米，最大節點數30個；FL-net(10Base-T)輸入接口可達100米，最大節點數254個。支持輸入、輸出及電源三端隔離，采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；內置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊；第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件。
FL-net(10Base-2)集線器(HUB)可根據用戶的應用場合和需求不同而特殊設計，產品可分為獨立模塊DIN35mm導軌模塊固定型。
FL-net(10Base-2)集線器(HUB)輸入電源支持24V/28V直流或交流供電并提供相應的狀態報警輸出。

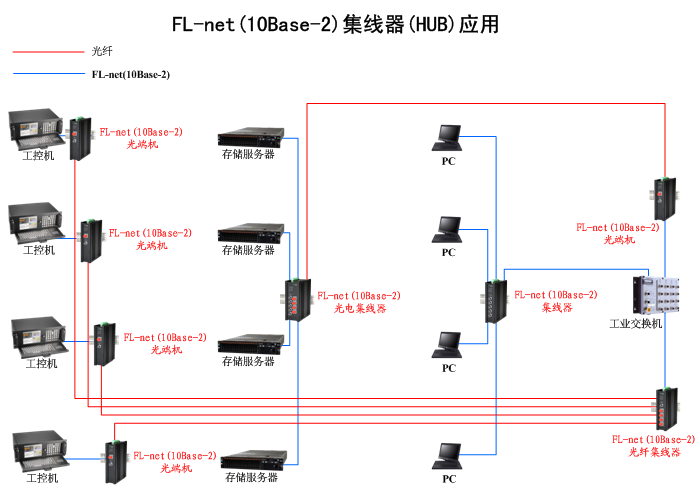

FL-net(10Base-2)集線器(HUB)已經廣泛應用在石油化工、礦山開采及冶煉廠礦企業、高鐵及地鐵軌道交通、橋梁隧道、城市管理公交BRT及公用設施、海島港灣碼頭、大壩及河道水利、燃煤氣自來水及污水處理、能源發電和輸配變電網、環境監測和保護、物聯網及大數據機房控制中心、食品加工、工業自動化自動控制及數據采集、機器人及視覺控制、傳感及執行器運動控制、醫學影像、船舶運輸、物探及地震海洋勘探、海上及水下作業及鉆探井平臺的PLC/DCS等自動控制及數據采集系統中。

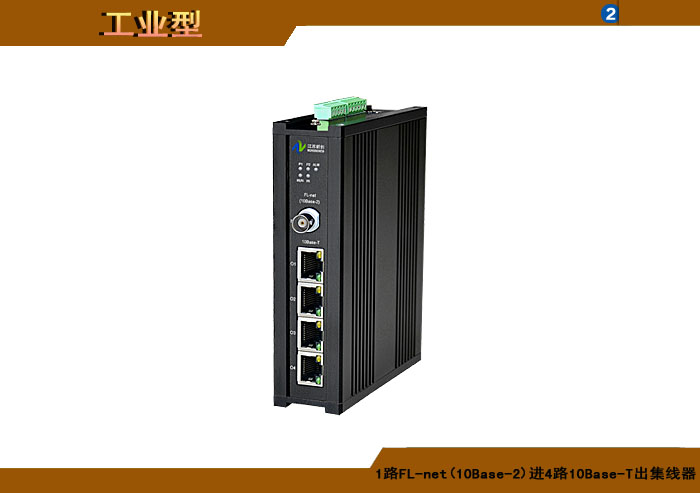

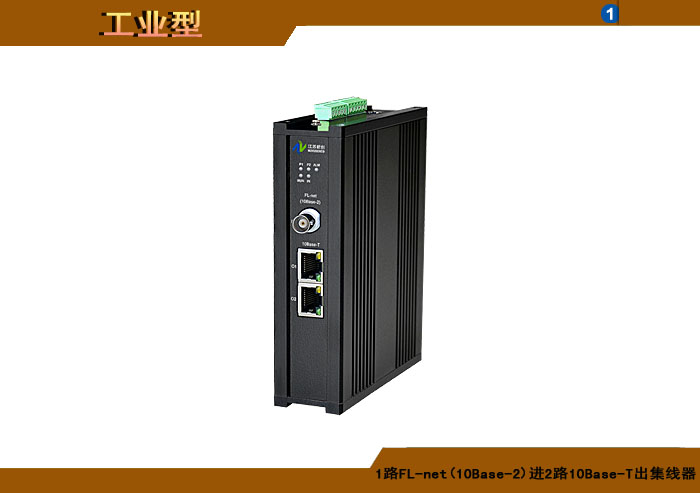

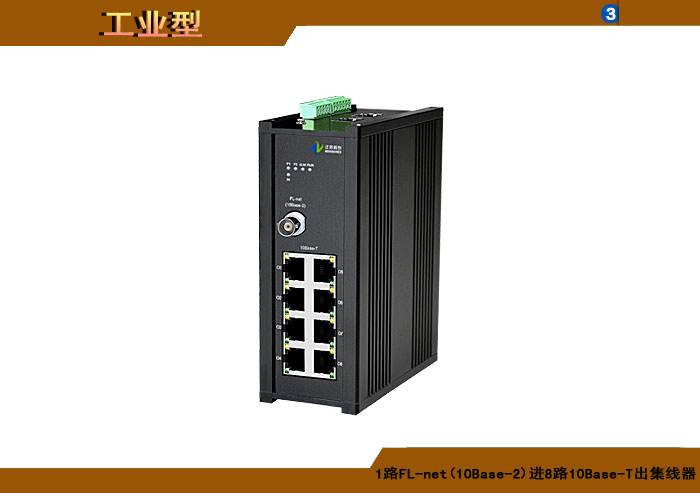

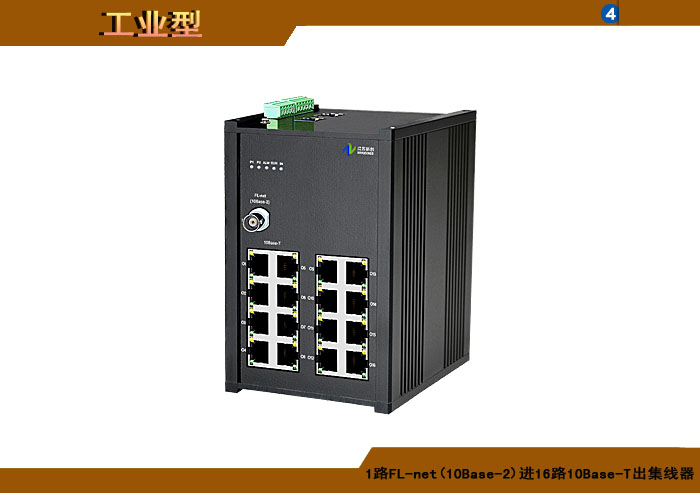

◆ 最大支持1路FL-net(10Base-2)輸入， 2/4/8/12/16/20/24/32路10Base-T分配輸出。
◆ 兼容和符合FL-net(10Base-2/10Base-T)總線標準。
◆ 支持最大10Mbps速率。
◆ 單段電最大通信距離185米(10Base-2)/100米(10Base-T) 。
◆ 支持最大設備數30/254個。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 支持底層接口轉換技術。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8kV接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 60747-5-2及UL 1577隔離標準。
◆ 符合IEC 61643-21防雷標準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆ 高達2500/5000Vrms隔離。
◆ 防雷和抗浪涌保護設計。
◆ 粗細多級防雷和抗浪涌設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 可多級級聯使用。
◆ 無需軟件設置，支持即插即用功能，支持熱插拔。
◆ 全表面貼裝技術。
◆ 支持用戶定制及OEM方式。

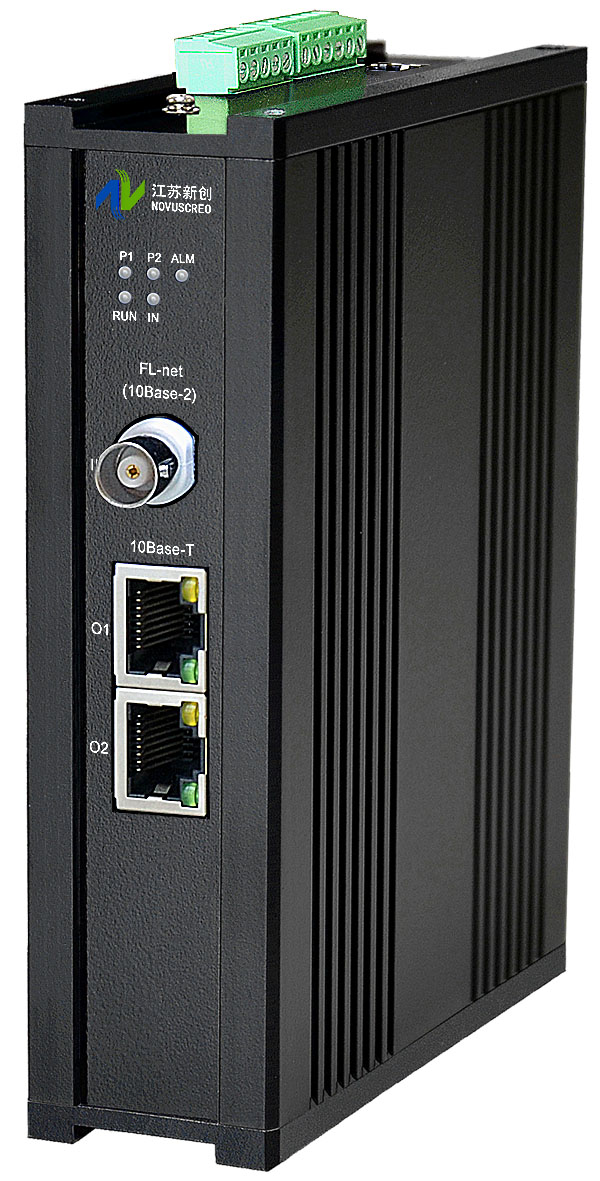

◆ 獨立模塊DIN35mm導軌固定型。
|
◆FL-net(10Base-2) |
|
接口數量 |
1路輸入 |
|
物理接口 |
BNC/可定制 |
|
接口標準和協議 |
FL-net(10Base-2)總線標準。 |
|
最大速率 |
10Mbps |
|
單段電纜最大通信距離 |
185米 |
|
最大設備數 |
30個 |
|
◆FL-net(10Base-T) |
|
接口數量 |
1路輸入，最大2/4/8/12/16/20/24/32口分配擴展輸出 |
|
物理接口 |
RJ45/可定制 |
|
接口標準和協議 |
FL-net(10Base-T)總線標準。 |
|
最大速率 |
10Mbps |
|
單段電纜最大通信距離 |
100米 |
|
最大設備數 |
254個 |
|
◆靜電保護 |
|
ESD靜電保護 |
符合人體靜電ESD ±15KV保護標準 |
|
氣隙放電標準 |
符合IEC 61000-4-2 ±15KV 氣隙放電標準 |
|
接觸放電標準 |
符合IEC 61000-4-2 ±8kV 接觸放電標準 |
|
◆數字電氣隔離 |
|
隔離標準 |
符合IEC 60747-5-2及UL 1577隔離標準 |
|
絕緣電阻 |
大于10 E9歐姆 |
|
絕緣等級 |
2500/500Vrms |
|
瞬變騷擾抗擾度 |
50 kV/µs 典型 |
|
◆防雷和浪涌保護 |
|
電氣間隙和爬電距離標準 |
符合IEC 60664-1和VDE 0110-1 |
|
標稱通流量 |
5KA |
|
最大通流量Imax |
10KA |
|
◆電源輸入/供電方式 |
|
供電電壓 |
18～36VDC |
|
輸入方式 |
獨立供電/總線供電 |
|
配電電壓輸出 |
24VDC可選 |
|
◆工作環境 |
|
工作溫度 |
-40℃～+70℃ |
|
存儲溫度 |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
|
防護等級 |
IP20 |
|
◆外形尺寸( mm ) |
|
DM4（模塊導軌式） |
114.5 X 99 X 22.5 (長X 高X 寬) |
|
DC31（模塊導軌式） |
114.5 X 99 X 22.5 (長X 高X 寬) |
|
DC32（模塊導軌式） |
114.5 X 99 X 45 (長X 高X 寬) |
|
安裝方式 |
獨立式 |
|
材料類型 |
PA-66/金屬鋁型材 |
江蘇新創FL-net(10Base-2)集線器(HUB)訂貨型號命名標準：
FLnet10Base2-XYZW-A/B-DM4/DC31/DC32-NC/NM
FLnet10Base2-XYZW：FL-net(10Base-2)集線器(HUB) ；
FL-net(10Base-2)：表示FL-net(10Base-2)接口；
X：表示輸入路數； Y：表示環路數量； Z：表示輸出路數； W：表示同一機箱中具有相同配置的組數；
A/B：表示輸入供電方式；
A：表示獨立供電；
B：表示總線供電；
DM4/DC31：表示機箱結構尺寸類型；
DM4：表示DM4導軌模塊；
DC31：表示DC31導軌模塊；
DC32：表示DC32導軌模塊；
NC/NM：表示網管；
NC：表示非網管；
NM：表示網管型；
