DMX512隔離器(中繼器)典型產品
|
工業型 |
 |
型號 |
DMX512-I-P-2K5/5K-DC31-A/B/R-I |
選型手冊
數據手冊
安裝說明書
訂貨下單表 |
|
配置 |
配置說明： DMX512隔離器(中繼器) ，最大隔離電壓2500/5000Vrms，內置5/10KA浪涌保護器，獨立/總線供電(DC18～36V)，螺釘連接，22.5mm特薄封裝，獨立型，工業型 |
DMX512隔離器(中繼器)是江蘇新創自主研發創新，專門為各種舞臺、劇場的的智能燈光控制系統中的電子鎮流器輸出的DMX512信號進行調理如隔離放大、濾波和降噪、光纖隔離、轉換和傳輸而設計。符合和兼容DMX512-1990國際標準，支持250kbps的總線工作速率，單段電纜總線長度可達400米，每條總線可以接32個設備。支持輸入、輸出及電源三端隔離，采用先進的高速數字隔離技術，其傳輸速度和熱穩定性遠高于普通的光電隔離器；內置15KV靜電保護器，可有效防止設備之間由于地不平衡引起的串口損壞及靜電擊穿。內置的高性能的兩級粗細抗雷擊保護裝置，支持共模和差模兩種保護模式。高達10KA通流量的第一級粗保護電路能夠有效的降低和抑制雷電、浪涌大信號沖擊；第二級精細保護電路能夠有效去除小信號殘留電壓沖擊及干擾信號。所有保護電路都采用高可靠、低殘壓、低寄生電容及快速響應保護時間的防雷器件。
DMX512隔離器(中繼器)可根據用戶的應用場合和需求不同而特殊設計，產品可分為獨立模塊DIN35mm導軌固定型和底板安裝固定集中接線型。采用工業自動控制標準IP20阻燃尼龍模塊特薄封裝設計，可以很方便的進行密集安裝，占用空間小。

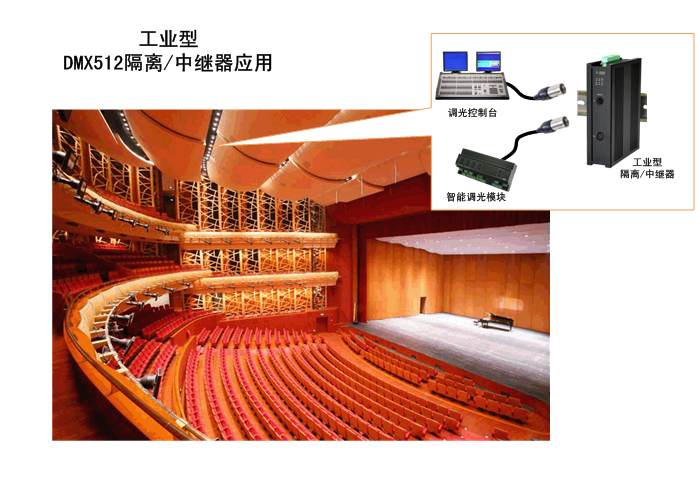

DMX512隔離器(中繼器)已經廣泛應用在舞臺、劇場、音樂廳等場所的智能燈光控制系統中。
◆ 支持DMX512信號隔離、放大、濾波、中繼延長和電源隔離輸出。
◆ 兼容和符合DMX512-1990國際標準。
◆ 支持最大250kbps速率。
◆ 支持單段電纜最大通信距離400米。
◆ 支持單段電纜最大接入32個設備。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 無延遲、自動雙向切換。
◆ 支持底層接口轉換技術。
◆ DMX512通信距離延長一倍。
◆ 支持信號輸入、輸出及電源三端隔離和強大的抗干擾功能。
◆ 符合IEC 61000-4-2 ±15KV氣隙放電。
◆ 符合IEC 61000-4-2 ±8Kv接觸放電。
◆ 符合人體靜電 ±15KV ESD保護。
◆ 符合IEC 61010-1隔離標準。
◆ 高達2500VAC 1min隔離。
◆ 符合GB/T 18268(IEC61326-1)電磁兼容標準
◆ 符合IEC 61643-21防雷標準。
◆ 符合IEC 60664-1和VDE 0110-1電氣間隙和爬電距離標準。
◆ 粗細多級防雷和抗浪涌設計。
◆ 支持共模和差模防雷保護。
◆ 最高10KA(8/20us)的通流量。
◆ 支持獨立供電、總線供電方式。
◆ 采用工業標準端子、螺釘連接或彈簧連接
◆ 支持輸入、輸出電源反向過流過壓自動保護。
◆ 采用標準IP20阻燃尼龍模塊化特薄封裝設計。
◆ 全表面貼裝技術。
◆ 支持用戶定制及OEM方式。
◆ 獨立模塊DIN35mm導軌固定型和底板安裝固定集中接線型。
|
◆DMX512 |
|
接口數量 |
1路輸入/隔離輸出 |
|
物理接口 |
DMX512圓柱形插頭/工業端子/可定制 |
|
接口標準和協議 |
DMX512-1990國際標準 |
|
最大速率 |
250kbps |
|
單段電纜最大通信距離 |
400米 |
|
單段電纜最大節點數 |
32個 |
|
◆靜電保護 |
|
ESD靜電保護 |
符合人體靜電ESD ±15KV保護標準 |
|
氣隙放電標準 |
符合IEC 61000-4-2 ±15KV 氣隙放電標準 |
|
接觸放電標準 |
符合IEC 61000-4-2 ±8kV 接觸放電標準 |
|
◆電氣隔離 |
|
隔離標準 |
符合IEC 61010-1 |
|
隔離方式 |
輸入、輸出和電源三端隔離 |
|
絕緣強度 |
大于2500VAC 1min（輸入、輸出和電源之間） |
|
絕緣電阻 |
大于100MΩ 500VDC（輸入、輸出和電源之間） |
|
◆電磁兼容 |
|
電磁兼容標準 |
GB/T 18268(IEC61326-1) |
|
◆防雷和浪涌保護 |
|
電氣間隙和爬電距離標準 |
符合IEC 60664-1和VDE 0110-1 |
|
標稱通流量 |
5KA |
|
最大通流量Imax |
10KA |
|
◆電源輸入/供電方式 |
|
供電電壓 |
18～36VDC |
|
輸入方式 |
獨立供電/總線供電 |
|
配電電壓輸出 |
24VDC可選 |
|
◆工作環境 |
|
工作溫度 |
-40℃～+70℃ |
|
存儲溫度 |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
|
防護等級 |
IP20 |
|
◆外形尺寸( mm ) |
|
DM4（特薄模塊導軌式） |
102.5 X 93.1 X 22.5 (長X 高X 寬) |
|
DB4（特薄底板安裝式） |
102.5 X 93.1 X 22.5 (長X 高X 寬) |
|
DC31（模塊導軌式） |
114.5 X 99 X 22.5 (長X 高X 寬) |
|
DC32（模塊導軌式） |
114.5 X 99 X 45 (長X 高X 寬) |
|
接線連接方式 |
螺釘 |
|
安裝方式 |
獨立式或底板集中式 |
|
材料類型 |
PA-66/金屬鋁型材 |
江蘇新創DMX512隔離器(中繼器)訂貨型號命名標準：
DMX512-I-P-2K5/5K-A/B/R-DM4/DB4/DC31/DC32-I-NC/NM/ND
DMX512-I-P：表示DMX512隔離器(中繼器)；
I：表示內置數字隔離器；
P：表示內置5KA/10KA浪涌保護器；
2K5/5K：表示最大隔離電壓2500/5000Vrms；
A/B/R：表示供電方式；
A： 表示獨立供電型；
B： 表示總線供電型；
R： 表示冗余供電型；
DM4/DB4：表示機箱結構尺寸類型；
DM4：表示102.5 X 93.1 X 22.5(mm)特薄模塊導軌式；
DB4：表示102.5 X 93.1 X 22.5(mm)特薄底板集中安裝式；
DC31：表示DC31導軌模塊；
DC32：表示DC32導軌模塊；
I：表示工業級；
NC/NM/ND：表示網管；
NC：表示非網管；
NM：表示網管型；
ND：表示光纖數字診斷網管；
