DeviceNet光模塊
DeviceNet光纖收發模塊是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器輸出的DeviceNet信號進行調理如隔離放大、濾波和降噪、光纖隔離、轉換、傳輸而設計。
　
快速選型
產品概述
性能特點
技術標準
典型應用
典型產品
訂貨型號

DeviceNet光纖收發模塊典型產品

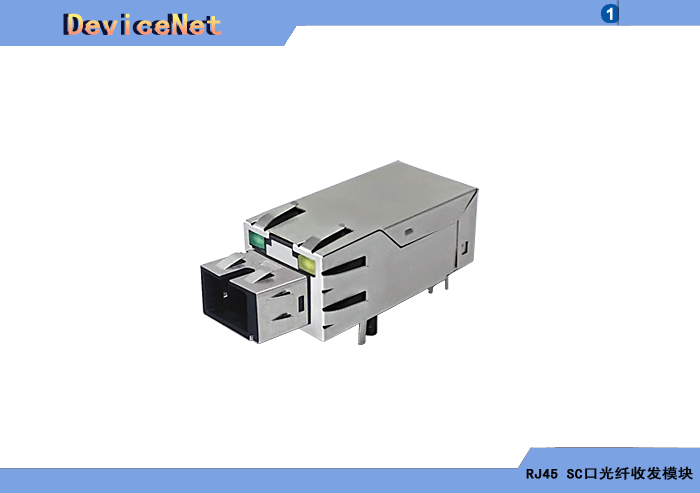

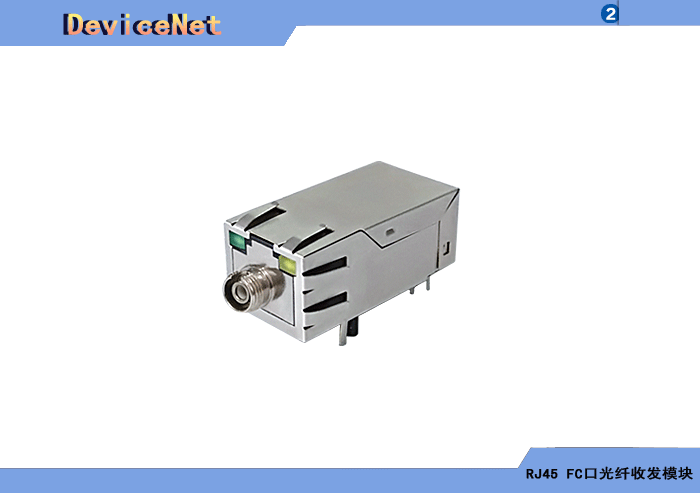

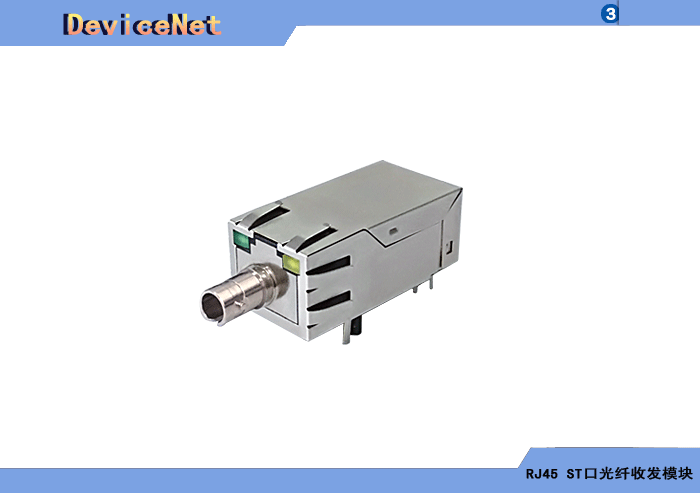

DeviceNet RJ45型SC接口 DeviceNet RJ45型FC接口 DeviceNet RJ45型ST接口

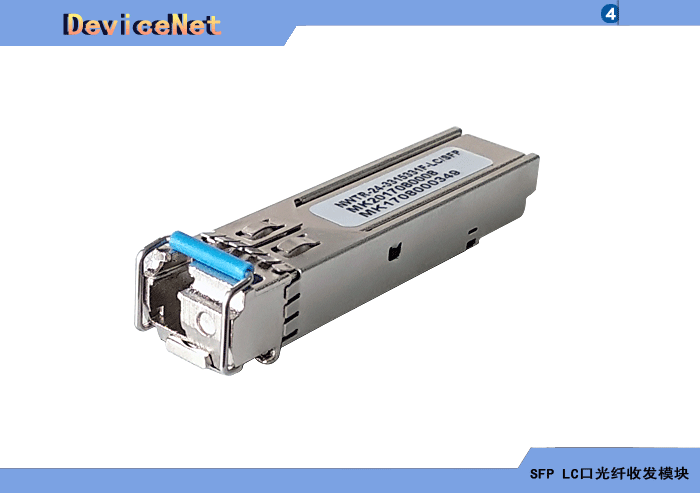

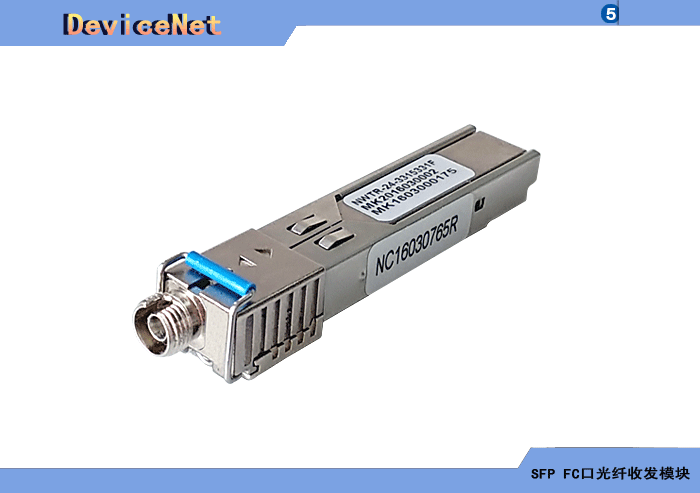

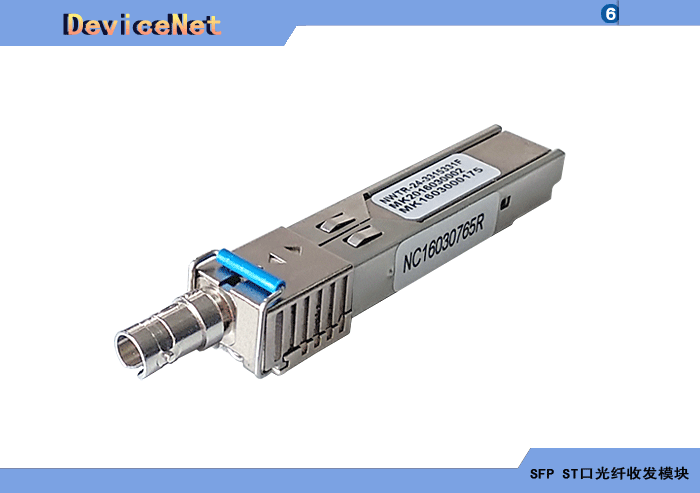

DeviceNet SFP型LC接口 DeviceNet SFP型FC接口 DeviceNet SFP型ST接口

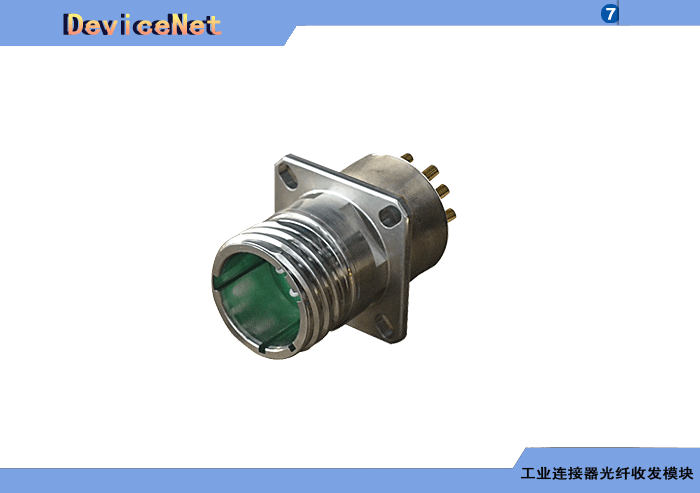

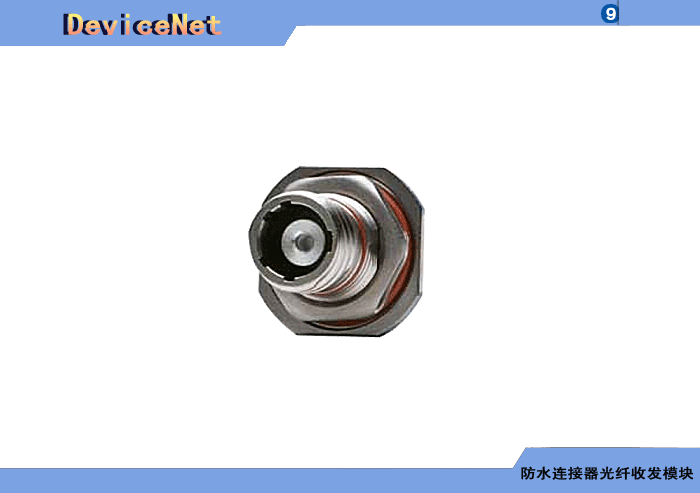

DeviceNet工業連接器型 DeviceNet 防水連接器型

DeviceNet RJ45/SFP/工業/防水連接器型光纖收發模塊，單纖雙向
型   號 數據速率 光纖 波長 距離 光器件 溫度 手冊
FMT-DeviceNet-4D1310W-M1-P-C/I/M-G 125K～1/2/5Mbps MMF 1310nm 4KM FP/PIN C/I/M 選型手冊下載
FMR-DeviceNet-4D1550W-M1-P-C/I/M-G 125K～1/2/5Mbps MMF 1550nm 4KM FP/PIN C/I/M
FMT-DeviceNet-15D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1310nm 15KM FP/PIN C/I/M
FMR-DeviceNet-15D1550W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 15KM FP/PIN C/I/M
FMT-DeviceNet-30D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1310nm 30KM FP/PIN C/I/M
FMR-DeviceNet-30D1550W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 30KM FP/PIN C/I/M
FMT-DeviceNet-40D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1310nm 40KM FP/PIN C/I/M
FMR-DeviceNet-40D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 40KM DFB/PIN C/I/M
FMT-DeviceNet-80D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1310nm 80KM FP/PIN C/I/M
FMR-DeviceNet-80D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 80KM DFB/PIN C/I/M
FMT-DeviceNet-100D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1490nm 100KM DFB/PIN C/I/M
FMT-DeviceNet-100D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 100KM DFB/PIN C/I/M
FMR-DeviceNet-120D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1490nm 120KM DFB/PIN C/I/M
FMR-DeviceNet-120D1550W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 120KM DFB/PIN C/I/M
FMR-DeviceNet-160D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1490nm 160KM DFB/PIN C/I/M
FMR-DeviceNet-160D1550W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 160KM DFB/PIN C/I/M
FMR-DeviceNet-200D1310W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1490nm 200KM DFP/APD C/I/M
FMR-DeviceNet-200D1550W-S1-P-C/I/M-G 125K～1/2/5Mbps SMF 1550nm 200KM DFP/APD C/I/M

　　DeviceNet光纖收發模塊是江蘇新創自主研發創新，專門為工業自動化控制系統、PLC/DCS系統、信號測量及數據采集系統的現場各種IO設備、儀器儀表、電壓、電流、電量、溫度、壓力、流量、液位、電位、位置、煙霧、化學元素檢測等等各種傳感器、編碼器、計數器、變頻器、伺服器、執行器輸出的DeviceNet信號進行調理如隔離放大、濾波和降噪、光纖隔離、轉換、傳輸而設計。透明兼容和符合任意DeviceNet等等各種上層協議和CANA2.0/CANB2.0、ISO11898-2、ISO 11898-4接口標準，采用零延遲自動方向切換技術及底層接口轉換技術，支持最大5K～1Mbps的標準DeviceNet速率或2M/5Mps的增強速率，總線支持32/64/128個節點，支持CAN或TTL接口。由于采用光纖設計及接口多重防雷浪涌保護設計，因此用戶設備的DeviceNet信號不但能夠通過光纖進行遠距離傳輸，而且可以有效的抑制雷電、浪涌信號、靜電沖擊和強電磁波輻射干擾，而且可實現設備之間的電氣隔離。
　　DeviceNet光纖收發模塊支持單模、多模單纖，光接口ST、FC、SC、LC可選；也可根據用戶需求提供帶尾纖的光纖收發模塊，尾纖長度可由用戶指定。光纖收發模塊支持各種不同的距離，多模最大0～4公里 ；單模0～160公里，光模塊發射波長支持1310/1550nm或1490/1550nm波長。光模塊激光器支持FP或DFB，探測器可支持普通PIN或高靈敏度APD。
　　DeviceNet光纖收發模塊+3.3V或5V供電，支持SFP可插拔型、RJ45型、工業接器型、防水連接器型等等封裝。
　　DeviceNet光纖收發模塊提供信號輸入輸出、光纖鏈路失效、電源等狀態指示燈管腳方便用戶維護和故障判斷。
　　DeviceNet光纖收發模塊可根據用戶的應用場合和需求不同而特殊設計，可分為商業級、工業級等可靠性級別。


◆ 支持點對點連接方式。
◆ 支持DeviceNet。
◆ 兼容和符合DeviceNet等等各種上層協議。
◆ 兼容和符合CANA2.0/CANB2.0、ISO11898-2標準、ISO 11898-4接口標準。
◆ 支持5K～125K/1M/2M/5Mbps等任意速率。
◆ 內置電纜自動均衡器和時鐘重定時功能。
◆ 無延遲、自動雙向切換。
◆ 支持底層接口轉換技術。
◆ DeviceNet總線支持32/64/128個節點。
◆ 支持CAN或TTL接口。
◆ 傳輸距離多模0～4公里 ，單模0～160公里。
◆ 發射波長1310/1550nm或1490/1550nm(單模) ，1310/1550nm(多模)。
◆ 光模塊激光器支持FP或DFB。
◆ 光模塊探測器可支持普通PIN或高靈敏度APD。
◆ ST、FC、SC、LC可選(尾纖可選)。
◆ 支持RJ45型封裝。
◆ 支持SFP可插拔型封裝。
◆ 支持工業連接器型封裝。
◆ 支持防水連接器型封裝。
◆ 提供信號輸入輸出、光纖鏈路失效等狀態指示。
◆ +3.3V或5V。
◆ 支持商業級、工業級等可靠性級別。


◆DeviceNet/TTL
接口數量 1路
接口標準和協議 DeviceNet等各種上層協議和CANA2.0/CANB2.0、ISO11898-2標準、ISO 11898-4接口標準
最大速率 5K～125K/1M/2M/5Mbps
最大通信距離 10公里(5Kbps)
單段電纜最大節點數 32/64/128個
接口電平 CAN/TTL
◆光纖
物理接口 FC/SC/ST/LC，尾纖可選
光纖種類 單模(9/125um)或多模(50/62.5/125um)
光纖數量 單纖
單模光發射波長 1310/1550nm或1490/1550nm
多模光發射波長 1310/1550nm
激光器 FP/DFB
探測器 PIN/APD
傳輸距離 多模最大0～4公里 ，單模0～160公里
告警 TTL或OC告警輸出
◆電源輸入/供電方式
+5V或3.3V
◆封裝形式
RJ45封裝
SFP可插拔性封裝
工業連接器型封裝
防水連接器型封裝
◆工作環境 商業級 工業級
工作溫度 -20℃～+70℃ -40℃～+85℃
濕度 0～95%不結凝 0～95%不結凝
◆外形尺寸
RJ45型封裝 26 X 17 X 13  (長X寬X高)(不包括光接口)
SFP可插拔型封裝 57.4 X 13.9 X 14  (長X寬X高)(不包括光接口)
工業連接器型封裝 根據實際接插件確定尺寸
防水連接器型封裝 根據實際接插件確定尺寸

















江蘇新創DeviceNet光纖收發模塊訂貨型號命名標準：

FMTR-DeviceNet-XXD-YYW-S/M-1-P-C/I/M-G

FMTR-DeviceNet：DeviceNet數據光纖收發模塊；
FMT：表示DeviceNet發射光纖模塊；
FMR：表示DeviceNet接收光纖模塊；

DeviceNet：表示DeviceNet；

XXD：表示距離；

YYW：表示長激光器發射波長；
YYW：表示1310/1490/1550；

M/S1：表示光纖種類及光纖數量；
M：表示多模； S：表示單模；
1：表示單纖；

P：表示模塊封裝形式；
R：RJ45型封裝 S：SFP可插拔型封裝；
I：工業連接器封裝； W：防水連接器型；

C/I/M：表示工作溫度范圍；
C：表示-20～+70℃商業級； I：表示-40～+85℃工業級；

G：表示ROHS兼容；
