10G SFP+ AOC有源光纜典型產品
|
10G SFP+ AOC有源光纜 |
 |
|
10G SFP+ AOC有源光纜 |
|
型 號 |
最大速率 |
長度 |
光器件 |
有源 |
溫度(°C) |
手冊 |
|
AOCTR-10G-1M-P-S-C/CG |
11.3G |
1m |
VCSEL/PIN |
有源 |
0～70 |
選型手冊下載 |
|
AOCTR-10G-2M-P-S-C/CG |
11.3G |
2m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-3M-P-S-C/CG |
11.3G |
3m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-5M-P-S-C/CG |
11.3G |
5m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-10M-P-S-C/CG |
11.3G |
10m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-15M-P-S-C/CG |
11.3G |
15m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-20M-P-S-C/CG |
11.3G |
20m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-25M-P-S-C/CG |
11.3G |
25m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-30M-P-S-C/CG |
11.3G |
30m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-40M-P-S-C/CG |
11.3G |
40m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-70M-P-S-C/CG |
11.3G |
50m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-70M-P-S-C/CG |
11.3G |
70m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-100M-P-S-C/CG |
11.3G |
100m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-120M-P-S-C/CG |
11.3G |
120m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-150M-P-S-C/CG |
11.3G |
150m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-200M-P-S-C/CG |
11.3G |
200m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-230M-P-S-C/CG |
11.3G |
230m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-250M-P-S-C/CG |
11.3G |
250m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-270M-P-S-C/CG |
11.3G |
270m |
VCSEL/PIN |
有源 |
0～70 |
|
AOCTR-10G-300M-P-S-C/CG |
11.3G |
300m |
VCSEL/PIN |
有源 |
0～70 |

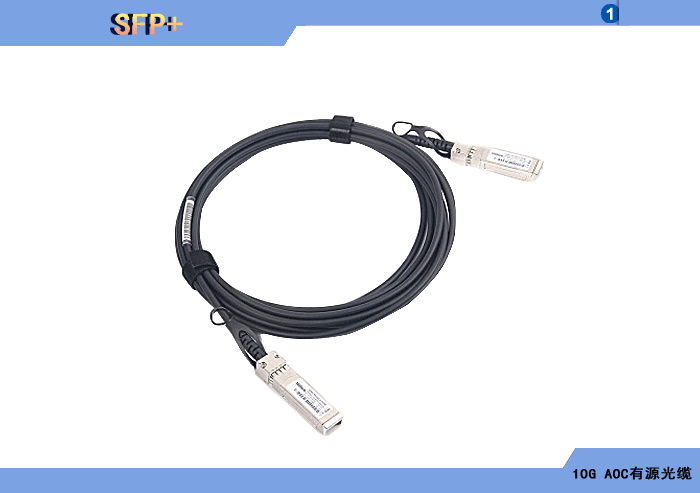

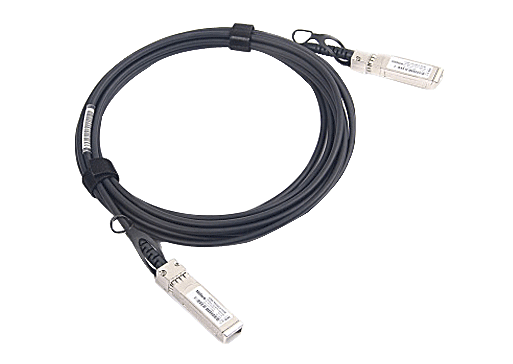

10G SFP+ AOC有源光纜是江蘇新創自主研發創新，專門為10Gbps高速串行差分電信號在光纖傳輸而設計。采用標準的SFP+可插拔光纖收發模塊封裝，支持全雙工，多速率工作，最大速率可達11.3Gbps，內置可選的高精度低抖動CDR。激光器支持850nm VSCEL和PIN探測器。距離0～300米。采用低功耗設計，兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472標準，兼容和符合10GBASE 以太網標準，兼容和符合SDH/SONET、STM64/OC192標準， 兼容和符合10G FC標準， 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps)，支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s)，支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。

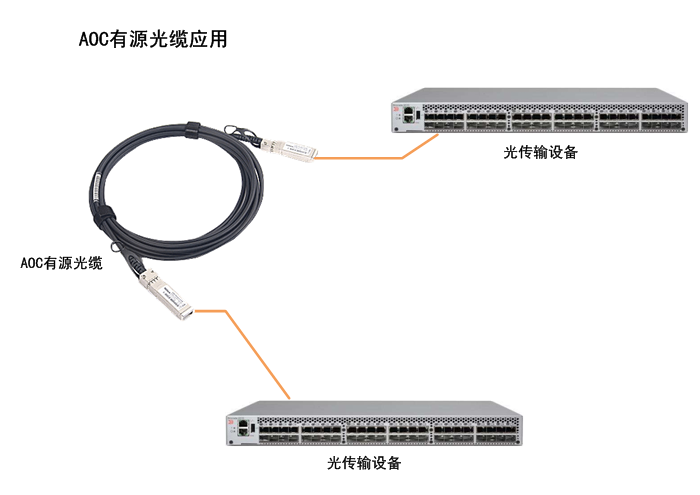

10G SFP+ AOC有源光纜可廣泛用在設備內部高速背板互聯、高速交換機和核心交換機互聯及堆疊、SAN/NAS存儲網路、光纖通道、大數據服務器和云計算中心、PCIe板卡、高速數字矩陣、高速數據測試和交叉互聯等各種系統中。支持商業級、工業級等可靠性級別。
◆ 可插拔SFP+收發模塊封裝，可直接插入標準的SFP+座中。
◆ 支持全雙工，多速率工作，最大速率可達11.3Gbps。
◆ 850nm波長。
◆ 激光器支持支持VCSEL。
◆ 探測器支持普通PIN。
◆ 支持單模或多模雙纖，距離0～300米人與可選。
◆ 兼容和符合SFP+ Electrical MSA SFF-8431/8432/8472標準。
◆ 兼容和符合10GBASE以太網標準。
◆ 兼容和符合SDH/SONET、STM64/OC192標準。
◆ 兼容和符合10G FC標準。
◆ 支持1/2/4/8XFC速率(1.0625/2.125/4.25/8.5Gbps)。
◆ 支持OBSAI速率(0.768/1.536/3.072/6.144 Gb/s)。
◆ 支持CPRI速率(0.614/1.229/2.458/4.915/6.144/7.373/9.830)。
◆ 低功耗設計，端口直接供電，無需外部供電。
◆ 支持商業級、工業級等可靠性級別。
|
◆10G SFP+ AOC有源光纜 |
|
兼容標準 |
10GBASE/SDH/SONET/STM64/OC192/10G FC |
|
模塊封裝 |
SFP+可插拔模塊 |
|
速率 |
0.6～11.3Gbps |
|
傳輸距離 |
0～300米任意可選 |
|
光纖類型 |
多模 |
|
方向 |
全雙工 |
|
發射波長 |
850nm |
|
激光器類型 |
VSCEL |
|
探測器類型 |
PIN |
|
◆電源供電方式 |
|
端口直接供電，無需外部供電 |
|
◆封裝形式 |
|
SFP+可插拔 |
|
◆工作環境 |
商業級 |
工業級 |
|
工作溫度 |
0～+70℃ |
-40℃～+85℃ |
|
濕度 |
0～95%不結凝 |
0～95%不結凝 |
|
◆外形尺寸(mm) |
|
SFP+ |
57.4 X 13.9 X 14 (長X寬X高)(不包括光接口) |
|
長度 |
0～300米 |
江蘇新創10G SFP+ AOC有源光纜訂貨型號命名標準：
AOCTR/AOCTRC-10G-XXXM-A-S-C/CG/I/IG
AOCTR：表示10G SFP+ AOC有源光纜；
AOCTRC：表示內置CDR 10G SFP+ AOC有源光纜；
10G：表示光模塊標稱速率；
10G：表示10Gbps；
XXXM：表示光纜長度；
A：表示有源端口直接供電；
S：表示SFP+可插拔模塊封裝；
C/CG/I/IG：表示工作溫度范圍及ROHS兼容；
C：表示0～+70℃； CG：表示0～+70℃，ROHS兼容；
I：表示-40～+85℃； IG：表示-40～+85℃，ROHS兼容；
